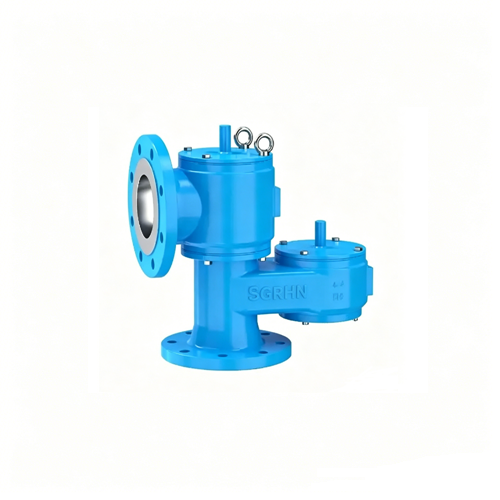

产品介绍：
5200 型管道呼吸阀保持密封状态，当系统压力或真空超过设定值时，阀芯提升，阀座与阀芯之间的密封状态被打破，释放压力或真空集聚，释放完毕后，阀门重新保持密封。
安装位置：分别由法兰连接储罐和回收管道
性能特点：
1、双重导轨系统，冲程平滑、磨损少；
2、泄漏量远低于 API2000 标准，并保证很高的设定精确度（±3%）；
3、超压 10% 即可全启；
4、阀芯和阀座组件可现场更换；
5、支持 ANSI、DIN 和 HG/T20592~20635~2009 法兰。
产品认证：
1、防爆合格证及检测报告；
2、提供全系列蒸汽控制系列阀门；
3、ATEX、CCS、EAC、型式试验证书等并拥有完备的测试系统；
4、产品符合ISO16852、SH3413、GB13347、API2000、SY0511等国内外标准；
5、可根据用户实际工况提供安全可靠的个性化解决方案和产品；
规格参数：
设置范围
| 型号 | 尺寸 | 压力 | 真空 | 温度 |
| 5210 | 1.5”(DN40)~12"(DN300) | 0.2~6.9KPa(2~69mbar) | 0.2~4.3KPa(2~43mbar) | -45~260℃ |
| 5220 | 1.5”(DN40)~12"(DN300) | 6.9~100KPa(69~1000mbar) | 0.2~4.3KPa(2~43mbar) |
| 5230 | 1.5”(DN40)~12"(DN300) | 6.9~100KPa(69~1000mbar) | 4.3~4.8KPa(43~48mbar) |
| 5240 | 1.5”(DN40)~12"(DN300) | 0.2~6.9KPa(2~69mbar) | 4.3~4.8KPa(43~48mbar) |
结构材料：
| 壳体 | 阀座/阀盘 | 阀芯密封 | 紧固件 | 配重 | 密封垫 |
铝
不锈钢
碳钢 | 不锈钢
铝 | FEP特氟龙
Buna-N | 镀锌碳钢
不锈钢 | 镀锌碳钢
不锈钢
铝
涂覆树脂的不锈钢 | Buna-N
特氟龙
Viton |
5200 系列呼吸阀型号规则：
| 系列代号 | 入口连接尺寸 | 出口连接尺寸 | 壳体材料 | 阀芯&阀座环材料 | 阀芯密封材料 | 压力设置 | 真空设置 | 选项 |
5210
5220
5230
5240 | 2”-12” | 3”-14” | 1.铝
4.不锈钢
5.碳钢 | 1.不锈钢
2.其他 | 1.FEP
2.Buna-N
3.Viton
4.其它 | n.InH2O
m.mbar
(单位在前数值在后) | (仅填数值单位同上) | O. 无选项
A. 特殊涂层
B. 不锈钢砝码
C. 备选砝码材料
D. 备选五金件
E. 备选垫圈材料
F. 备选 FRP 树脂
G. 蒸汽夹套管或伴热管
J. 其它 |

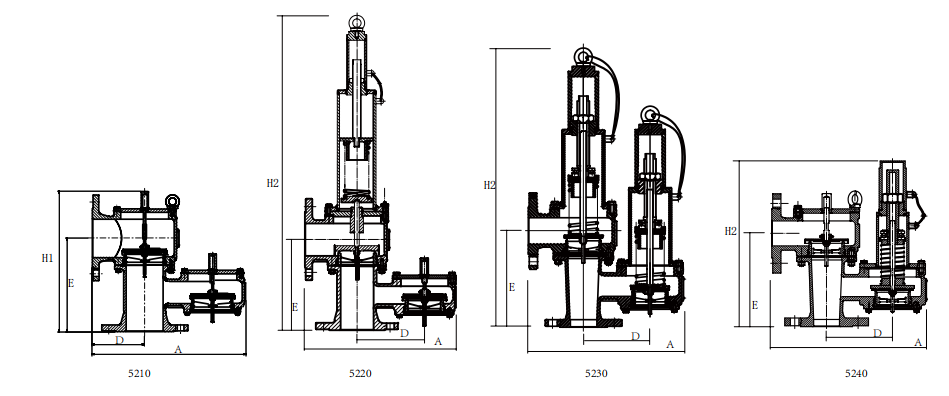

关键参数表：
| 型号 | 入口连接
In(mm) | 出口连接
mm | A
总长度
mm | E
中心高度
mm | H1
总高度
mm | H2
总高度
mm | D
中心宽
mm |
| 5200 | 2(50) | 50 | 307 | 195 | 277 | 变值 | 110 |
| 3(80) | 80 | 357 | 217 | 321 | 127 |
| 4(100) | 100 | 417 | 256 | 380 | 146 |
| 6(150) | 150 | 524 | 346 | 506 | 176 |
| 8(200) | 200 | 649 | 397 | 605 | 207 |
| 10(250) | 250 | 747 | 452 | 699 | 232 |
| 12(300) | 300 | 948 | 523 | 812 | 288 |
* 单位重量，表示在标准设定压力下（2mba 压力 -2mbar 真空）阀门的净重（以千克为单位），不包括运输用箱的重量。运输总重量需再加 20%（仅国内）。参数内容仅供参考，更多需求请联系我们。
