产品介绍：

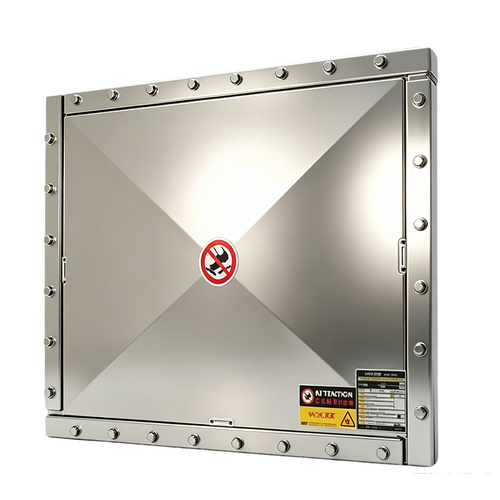

最新 ARC-VENT 防爆板是为安装在电气开关室外墙和 BESS（电池储能系统） 而设计的，用于释放电弧闪光产生的爆炸压力。
这款安全装置已被认证和测试，在达到特定的压力时会被打开。它们通常被安装在BESS柜体顶部，安全引导向上泄爆，从而保护财产和人员。 ARC-VENT 防爆板符合 IP66 和 ATEX EN14994标准。
性能特点：
1、设计：平面 SST 304；
2、灰色硅胶UL 50 E – UL157 (-55℃+200℃)；
3、加厚法兰 + 垫圈；
4、无水滞留和抗震设计；
5、特殊定制要求请联系SGRHN世纪行
产品认证：
提供全系列爆破片装置，已取得ATEX、EAC、SIL、型式试验等资质认证证书并拥有完备的测试系统，可为用户提供安全可靠的个性化解决方案和产品。
可选项：
· 灰色硅胶
· 白色硅胶 (-60°C +200°C)
· 黑色 EPDM (-40°C +80°C)
· 平板承托支架
· 电感式爆破传感器 (INR)
| STIF型号 | Pstat @ 22 °C | 效率 | 最大真空 |
|---|
| ARC-VENT | Pstat ≤ 100mbar (±20%) | 80 % - 100 % | 500 kg/m2 |
| ARC-VENT INS - | Pstat ≤ 100mbar (±20%) | 80 % - 100 % | 500 kg/m2 |
| ARC-VENT INS + | Pstat ≤ 100mbar (±20%) | 80 % - 100 % | 1000 kg/m2 |
| 内部尺寸（mm） | 内部尺寸（Inches） | 外部尺寸（mm） | 泄爆区域（cm2） |
|---|
| 110 x 290 | 4 x 11 | 174 x 354 | 290 |
| 150 x 600 | 6 x 24 | 230 x 680 | 885 |
| 170 x 470 | 7 x 19 | 250 x 550 | 785 |
| 220 x 420 | 9 x 17 | 300 x 500 | 910 |
| 229 x 229 | 9 x 9 | 310 x 310 | 515 |
| 229 x 305 | 9 x 12 | 310 x 386 | 690 |
| 247 x 610 | 10 x 24 | 327 x 690 | 1485 |
| 270 x 458 | 11 x 18 | 350 x 538 | 1220 |
| 300 x 500 | 12 x 20 | 380 x 580 | 1480 |
| 300 x 600 | 12 x 24 | 366 x 666 | 1605 |
| 305 x 457 | 12 x 18 | 386 x 538 | 1385 |
| 305 x 610 | 12 x 24 | 386 x 690 | 1845 |
| 319 x 765 | 12 x 30 | 405 x 850 | 2480 |
| 340 x 385 | 13 x 15 | 404 x 449 | 1250 |
| 340 x 440 | 13 x 17 | 404 x 504 | 1430 |
| 350 x 650 | 14 x 26 | 430 x 730 | 2255 |
| 375 x 655 | 15 x 25 | 460 x 740 | 2445 |
| 390 x 620 | 15 x 24 | 470 x 700 | 2395 |
| 410 x 410 | 16 x 16 | 480 x 480 | 1660 |
| 420 x 520 | 16 x 20 | 500 x 600 | 2165 |
| 420 x 920 | 16 x 36 | 500 x 1000 | 3835 |
| 457 x 890 | 20 x 28 | 537 x 970 | 4040 |
| 470 x 610 | 18 x 24 | 550 x 690 | 2845 |
| 480 x 680 | 19 x 27 | 580 x 780 | 3260 |
| 490 x 490 | 19 x 19 | 570 x 570 | 2380 |
| 490 x 590 | 19 x 23 | 570 x 670 | 2865 |
内部尺寸（mm） | 内部尺寸（Inches） | 外部尺寸（mm） | 泄爆区域（cm2） |
|---|
| 520 x 520 | 20 x 20 | 600 x 600 | 2680 |
| 520 x 620 | 20 x 24 | 600 x 700 | 3200 |
| 520 x 1020 | 20 x 40 | 600 x 1000 | 5270 |
| 580 x 1180 | 23 x 46 | 670 x 1270 | 6805 |
| 586 x 920 | 23 x 36 | 666 x 1000 | 5360 |
| 610 x 610 | 24 x 24 | 690 x 690 | 3695 |
| 610 x 1118 | 24 x 44 | 690 x 1198 | 6785 |
| 645 x 645 | 25 x 26 | 740 x 740 | 4130 |
| 645 x 1130 | 25 x 44 | 735 x1220 | 7250 |
| 653 x 653 | 26 x 26 | 740 x 740 | 4260 |
| 680 x 680 | 27 x 27 | 780 x 780 | 4595 |
| 720 x 1020 | 28 x 40 | 800 x 1100 | 7300 |
| 780 x 780 | 30 x 31 | 880 x 880 | 6080 |
| 780 x 1180 | 30 x 46 | 880 x 1280 | 9160 |
| 800 x 1000 | 31 x 40 | 890 x 1090 | 7960 |
| 880 x 880 | 35 x 35 | 980 x 980 | 7700 |
| 915 x 1118 | 36 x 44 | 996 x 1198 | 10 200 |
| 920 x 920 | 36 x 36 | 1000 x 1000 | 8425 |
| 980 x 980 | 39 x 39 | 1080 x 1080 | 9600 |
| 1000 x 1000 | 40 x 40 | 1056 x 1056 | 9680 |
| 1020 x 1020 | 40 x 40 | 1100 x 1100 | 10 360 |
| 1080 x 1080 | 42 x 42 | 1180 x 1180 | 11 600 |
| 1130 x 1130 | 44 x 44 | 1220 x 1220 | 12 720 |
| 1180 x 1180 | 46 x 46 | 1280 x 1280 | 13 875 |
| 1000 x 2000 | 40 x 79 | 1080 x 2080 | 19940 |
| 内部尺寸（mm） | 内部尺寸（Inches） | 外部尺寸（mm） | 泄爆区域（cm2） |
|---|
| Ø 200 | 8 | Ø 268 | 310 |
| Ø 250 | 10 | Ø 341 | 480 |
| Ø 300 | 12 | Ø 390 | 695 |
| Ø 350 | 14 | Ø 424 | 930 |
| Ø 400 | 16 | Ø 473 | 1230 |
| Ø 450 | 18 | Ø 545 | 1580 |
| Ø 500 | 20 | Ø 574 | 1935 |
| 内部尺寸（mm） | 内部尺寸（Inches） | 外部尺寸（mm） | 泄爆区域（cm2） |
|---|
| Ø 600 | 24 | Ø 676 | 2790 |
| Ø 700 | 28 | Ø 790 | 3830 |
| Ø 750 | 30 | Ø 842 | 4400 |
| Ø 800 | 31 | Ø 880 | 5000 |
| Ø 900 | 36 | Ø 980 | 6280 |
| Ø 980 | 39 | Ø 1070 | 7510 |
