产品介绍：

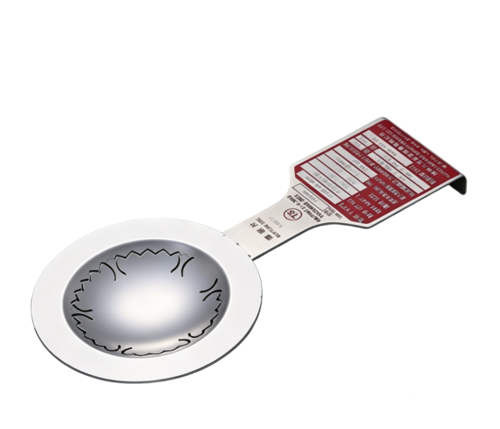

反拱形爆破片，凸面处于压力系统高侧。反拱开缝型爆破片，开缝的承压膜根据欧拉定理设定压力，密封膜起到密封作用，到达设定压力时，承压膜片翻转，密封膜被割开即泄放压力。
性能特点：
1、无碎片设计；
2、尺寸范围：15mm-600mm；
3、爆破压力范围：0.15barg-100barg；
4、可在标定爆破压力 90% 以下运行，标定爆破压力不超过设备的最大允许工作压力；
5、无需背压托架即可承受全真空；
6、应用于气相、液相或气液两相介质；
7、可与安全阀串联使用；
8、铭牌包含爆破片所有参数。
产品认证：
提供全系列爆破片装置，已取得ATEX、EAC、SIL、型式试验等资质认证证书并拥有完备的测试系统，可为用户提供安全可靠的个性化解决方案和产品。
可选项：
氟塑料内衬或涂层。
BI 爆破传感器
* 注：内衬和 BI 耐受温度低于强度膜
安全阀保护：
当爆破片安装在安全阀下时，可将阀门的工作部件与腐蚀性介质隔离。
泄零组件：压力表、三通、溢流阀、接管
爆破允差 /（GB567-2012）
标定爆破压力
bar | ≥0.01~＜0.1 | ≥0.1~＜1 | ≥1~＜3 | ≥3~＜1000 | ≥1000~＜5000 |
| 爆破允差 | ±50% | ±25% | ±0.015MPa | ±5% | ±4% |
* 爆破允差是爆破片所标记爆破压力的最大预期变化
规格参数：
| 尺寸 | 镍 | 蒙乃尔 | 因康镍 |
NPS
[in] | DN
[mm] | psig | barg | psig | barg | psig | barg |
| min, | max, | min, | max, | min, | max, | min, | max, | min, | max, | min, | max, |
| 1" | 25 | 29 | 174 | 2 | 12 | 29 | 174 | 2 | 12 | 72.5 | 217.5 | 5 | 15 |
| 1.25" | 32 | 20.3 | 174 | 1.4 | 12 | 20.3 | 174 | 1.4 | 12 | 50.75 | 217.5 | 3.5 | 15 |
| 1.5" | 40 | 14.5 | 174 | 1 | 12 | 14.5 | 174 | 1 | 12 | 43.5 | 217.5 | 3 | 15 |
| 2" | 50 | 11.6 | 116 | 0.8 | 8 | 11.6 | 116 | 0.8 | 8 | 43.5 | 145 | 3 | 10 |
| 2.5" | 65 | 7.25 | 116 | 0.5 | 8 | 7.25 | 116 | 0.5 | 8 | 36.25 | 145 | 2.5 | 10 |
| 3" | 80 | 7.25 | 116 | 0.5 | 8 | 7.25 | 116 | 0.5 | 8 | 14.5 | 145 | 1 | 10 |
| 4" | 100 | 7.25 | 87 | 0.5 | 6 | 7.25 | 98.6 | 0.5 | 6.8 | 14.5 | 130.5 | 1 | 9 |
| 5" | 125 | 7.25 | 24.65 | 0.5 | 1.7 | 7.25 | 76.85 | 0.5 | 5.3 | 14.5 | 130.5 | 1 | 9 |
| 6" | 150 | 7.25 | 58 | 0.5 | 4 | 7.25 | 66.7 | 0.5 | 4.6 | 14.5 | 87 | 1 | 6 |
| 8" | 200 | 7.25 | 39.15 | 0.5 | 2.7 | 7.25 | 43.5 | 0.5 | 3 | 14.5 | 58 | 1 | 4 |
| 10" | 250 | 7.25 | 33.35 | 0.5 | 2.3 | 7.25 | 39.15 | 0.5 | 2.7 | 14.5 | 43.5 | 1 | 3 |
| 最高使用温度 | 400℃ | 430℃ | 480℃ |
| 尺寸 | 不锈钢 | 哈氏合金 |
NPS
[in] | DN
[mm] | psig | barg | psig | barg |
| min, | max, | min, | max, | min, | max, | min, | max, |
| 1" | 25 | 72.5 | 217.5 | 5 | 15 | 87 | 217.5 | 6 | 15 |
| 1.25" | 32 | 50.75 | 217.5 | 3.5 | 15 | 58 | 217.5 | 4 | 15 |
| 1.5" | 40 | 43.5 | 217.5 | 3 | 15 | 43.5 | 217.5 | 3 | 15 |
| 2" | 50 | 43.5 | 145 | 3 | 10 | 43.5 | 145 | 3 | 10 |
| 2.5" | 65 | 36.25 | 145 | 2.5 | 10 | 36.25 | 145 | 2.5 | 10 |
| 3" | 80 | 14.5 | 145 | 1 | 10 | 14.5 | 145 | 1 | 10 |
| 4" | 100 | 14.5 | 130.5 | 1 | 9 | 14.5 | 130.5 | 1 | 9 |
| 5" | 125 | 14.5 | 130.5 | 1 | 9 | 14.5 | 130.5 | 1 | 9 |
| 6" | 150 | 14.5 | 87 | 1 | 6 | 14.5 | 87 | 1 | 6 |
| 8" | 200 | 14.5 | 58 | 1 | 4 | 14.5 | 58 | 1 | 4 |
| 10" | 250 | 14.5 | 43.5 | 1 | 3 | 14.5 | 43.5 | 1 | 3 |
| 最高使用温度 | 400℃ | 530℃ |
* 内容仅供参考，更多需求请联系我们。
